1. DESCRIÇÃO GERAL

As Peneiras Helicoidais de Canal são aplicadas na separação mecânica de materiais sólidos, flutuantes suspensos ou arrastados em meio líquido, nas fases iniciais de tratamento de efluentes em processos industriais e tratamento de esgotos. Além de reter os sólidos, as peneiras ainda podem lavar, transportar, compactar e desaguar o material separado.

A escolha da tela filtrante da Peneira é feita em função da vazão, tamanho dos sólidos que serão retidos e dimensões do canal onde será instalada. A Peneira Helicoidal de Canal pode ser instalada em canal ou container. Neste último caso, a condução do efluente é feita por meio de tubos que ligam as várias fases do tratamento.

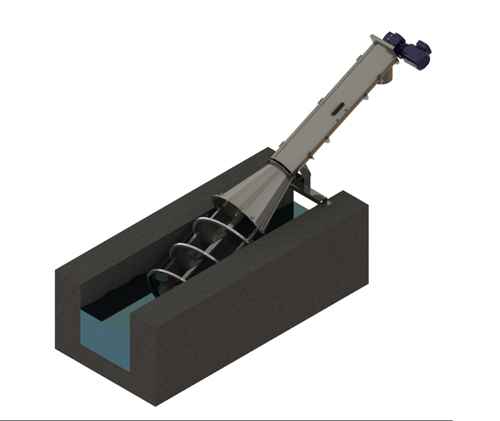

A Peneira é instalada com inclinação de 35º de forma a permitir que o efluente entre pela abertura frontal a área filtrante, fabricada com uma tela de barras de ranhura contínua. Ao passar pela tela o material sólido fica retido. Quando a quantidade de material retido começa a obstruir a tela, o nível do efluente a montante da Peneira aumenta, acionando um sistema de controle de nível que faz com que o cilindro filtrante comece a girar automaticamente, colocando uma nova área filtrante limpa na região do fluxo.

Com o giro do cilindro filtrante, a parte suja da tela pode ser limpa, por meio de escovas e jatos de água. O material sólido cai em um coletor provido de uma rosca transportadora que move o material através de um tubo para fora da Peneira. Durante o transporte, o material sólido é lavado para a retirada do material solúvel, compactado e desaguado para a redução de volume, sendo no final, descarregado em um container pela boca de descarga da peneira. O equipamento é totalmente fabricado em aço inoxidável. Outros materiais podem ser oferecidos opcionalmente.

2. CARACTERÍSTICAS TÉCNICAS

ESTRUTURA: Aço inox AISI 304

EIXO: Aço inox AISI 304

HELICOIDE: Aço inox AISI 304

ELEMENTOS DE FIXAÇÃO: Aço inox

SISTEMA DE FECHAMENTO: Aço inox AISI 304

TAMPAS DE INSPEÇÃO: Parafusadas

3. TRATAMENTO DA SUPERFÍCIE E REVESTIMENTO DE PROTEÇÃO

a) Partes fabricadas em aço inoxidável: todas as partes fabricadas em aço inoxidável sofrem tratamento de decapagem e passivação.
