1. DESCRIÇÃO GERAL

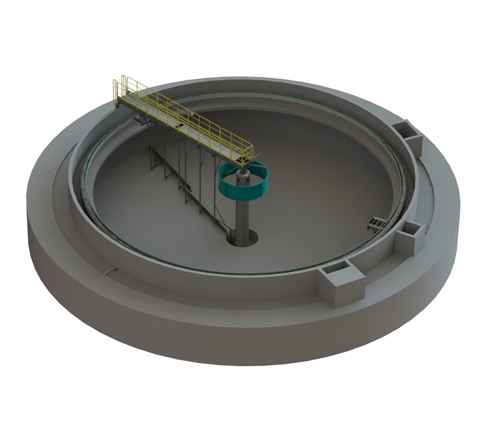

A Ponte Raspadora ou Ponte Removedora de Lodo circular é um equipamento usado em estações de tratamento de água e efluentes industriais e esgoto doméstico, para a remoção de lodo sedimentado, no fundo do tanque de decantação, conduzindo-o para um poço de coleta. Tem dispositivos de raspagem do fundo ligados por mecanismos a um acionamento que fazem a condução dos lodos.

A Ponte Raspadora de acionamento periférico ou central e é desenvolvida para instalação em tanques circulares pois seu mecanismo faz com que se movimente como um compasso, gerando círculos perfeitos em seu movimento.

Os tanques são usualmente construídos em concreto, podendo também ser executados em aço carbono revestido.

As Pontes Raspadoras são equipadas com sistema de acionamento composto basicamente de motor, redutor de velocidade e rolamento, estrutura principal, viga de cabeceira, raspador de fundo e raspador de superfície com caixa de escuma.

2. CARACTERÍSTICAS TÉCNICAS

ESTRUTURA: Aço carbono ASTM A36 ou Aço inox aisi 304

PLATAFORMA: Aço carbono ASTM A36 ou Aço inox aisi 304

BRAÇOS RASPADORES: Aço carbono ASTM A36 ou aço inox aisi 304

RASPADORES DE FUNDO: Borracha Neoprene

RASPADOR DE SUPERFÍCIE: Aço inox aisi 304

CAIXA COLETORA DE ESCUMA: Aço carbono ASTM A36 ou Aço inox aisi 304

GUARDA CORPOS: Aço carbono ASTM A36 ou Aço inox aisi 304

ELEMENTOS DE FIXAÇÃO: Aço inox AISI 304

VERTEDOR E DEFLETOR: PRFV (5,0 mm) OU PP

BAFLE CENTRAL: PRFV (5,0 mm) OU PP

3. TRATAMENTO DA SUPERFÍCIE E REVESTIMENTO DE PROTEÇÃO

a) Partes fabricadas em aço inoxidável: todas as partes fabricadas em aço inoxidável sofrem tratamento de decapagem e passivação.

b) Partes fabricadas em aço carbono: todas as partes fabricadas em aço carbono sofrem tratamento de galvanização e pintura.
