1. DESCRIÇÃO GERAL

Basicamente, consiste numa seção convergente, numa seção estrangulada “garganta” e uma seção divergente, dispostas em planta. O fundo da unidade é em nível na seção convergente, em declive na “garganta” e em aclive na seção divergente. Ela pode medir líquidos que contenham sólidos suspensos tais como os despejos industriais e domésticos. Seu princípio de funcionamento é semelhante ao do tubo de Venturi, o fluido é tranquilizado em sua seção convergente evitando os efeitos da velocidade e eliminando as necessidades de bacias de tranqüilização, A instalação é fácil e de baixo custo.

Equipada com régua de inox que já vem com a conversão para medição de vazão (m³/h).

2. ESPECIFICAÇÕES GERAIS

Garganta: 1”, 3”, 6”, 9”, 12” (para outros tamanhos, consulte-nos).

3. CARACTERÍSTICAS TÉCNICAS

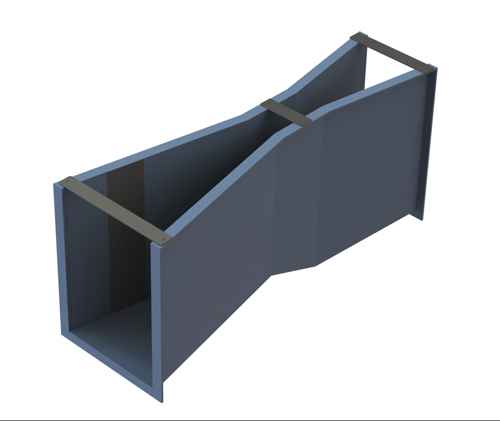

Calha Parshall fabricada utilizando-se resina plástica reforçada com fibra de vidro, apresentando espessura mínima de 5,0mm e um conteúdo de armação de fibra de vidro não menor do que 30% em peso. Fornecida em uma única peça na qual são moldadas a entrada, a garganta e a saída.

A superfície interna da calha é lisa e livre de irregularidades. A superfície externa tem flanges e saliências para ancoragem firme e permanente no concreto.

A calha tem amarrações transversais na parte superior a fim de manter as paredes verticais durante a concretagem.
